钢结构厂房防水,钢结构屋面防水,彩钢板屋面防水

联系我们Contact Us

青岛东方凯德钢结构有限公司

青岛东方凯德钢结构有限公司

地址:山东省青岛市黄岛区香江路68号  电话:15753200017


美国凯德山东营销技术服务中心

地址:即墨市信华街168号

电话:15753200017


胶州市服务电话:15753200017

地址:青岛市 胶州市 杭州路336号


滨州市服务电话:4001867286

地址:滨州市 博兴县 万事达路 中国兴福国际钢贸城 对面


东营市服务电话:4001867286

地址:东营市 东营区 云门山路 玛琅村


电 话:15753200017

邮 箱:280083701@qq.com

网址:www.dongfangkaide.com

固锈,化锈,转化剂

2020-06-29 08:36:02
固锈,化锈,转化剂
详细介绍:

水性纳米锈转化环保防腐底涂”也叫反应型带锈复合体离子结晶转化膜。 主要成分:植物鞣质、有机酸、缓蚀剂、高效添加剂等合成体。

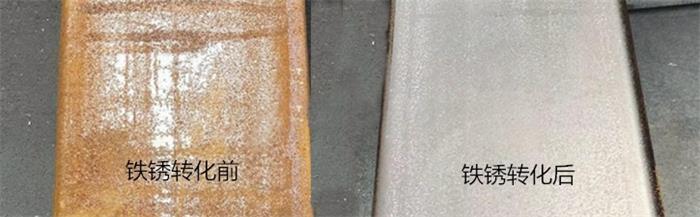

水性纳米锈转化环保防腐底涂 http://www.dongfangkaide.com性能:本品具有较强的除锈、固锈、化锈能力,锈层转化形成的转化膜非常致密,坚韧,耐腐蚀,抗磨、防腐能力强。

可在锈层厚度允许范围内,直接喷,刷,滚在金属表面上。依靠活性复合体晶核与水分子-起渗透、沉淀在金属基体表层继续长大转化成无数个晶粒紧密堆积形成结晶膜。通过缓慢的水解而相互作用,并与活泼的铁锈形成难溶的杂多酸络合物。同时邻位羟基是一种可螯合基团,在棓酸条件下,对于铁锈,具有配位络合作用,形成丹宁酸铁螯合物而达到稳定锈蚀之目的。




鞣质是由多种高分子组成的杂多酚,含多种功能,其分子量在 400~3000之间,各有不同的旋光结构,优势互补,其中还有小分子,有利于抑制微孔腐蚀。再由有机酸大分子中有多个杂化原子,它能与二价铁络合、生成黑褐色的有机酸铁,它是不溶性的膜,使金属表面钝化,电电位正移一伏之多。同时水解后离子基团也有吸收活性铁酸作用,还能使铁锈转化成稳定的【Fe3O4】水解【Fe2O3】其晶格常熟接近铁,并与基体铁牢固結合,形成膜坚韧不透水,由此得到抗蚀性及耐久性防腐防锈表层。



<一>、使用工艺:

金属表面在工装涂装前,将金属制件表面上的脱壳锈、孔蚀锈、较厚的锈层进行预处理,保持表面无油或薄锈包括水锈、浮锈表层、短期临时氧化防锈层存在条件下,有效转化表面锈层厚度为100至150微米之间,或允许各种氧化皮表面存在下,直接加压喷涂、滚涂、刷涂。涂层厚度要求以均匀覆盖金属表面为准。既可干面施工,也可湿面施工,湿面相对湿度≤85%。表层自然干燥时间,根据处理层在室内外温差、相对表干时间约15分钟至30分钟,实干时间约4至8小时;处理层表干时可进行后续工装涂装,如果实干后工装涂装效果更佳,附着力更好,注意掌握喷涂技巧,涂层表面不必过厚,以免产生表面挂流,起泡。

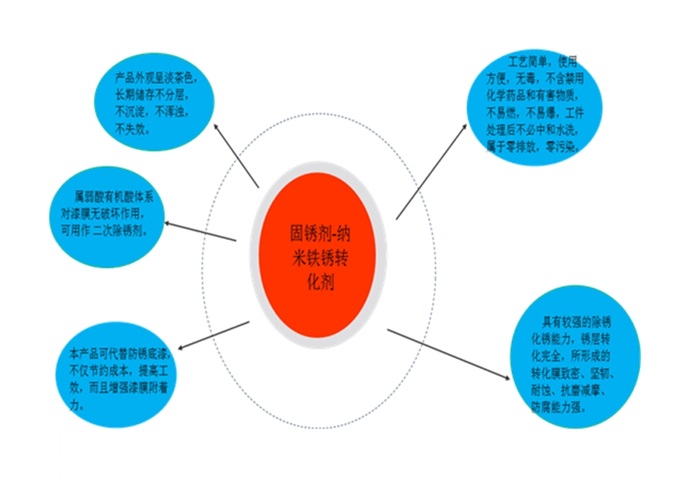

五大优势



<二>、技术参数:

PH

0.5~0.8

变色范围

比重

1.20

比重法

比色剂

Pka—9.1

10ML/滴1~3无---红

使用温度

常温

温度计



<三>、技术指标:

项目

技术要求

转化锈层能力

转化锈层厚度100~150um

结晶膜厚度

大于10 um

附着力

(GB)大于1级

耐冲击力

(GB)大于50 kg

耐蚀性能

盐雾试验

根据漆层材料和质量标准不同丶试验结果也不同, 例丙烯酸树脂漆(G.B)大于800 h

Su cO4点试验

大于18 mi n表面不产生红色金属铜

aN   3% CL溶液浸渍

8 h不出现锈蚀



<四>、注意事项:

1.待处理金属表面锈层超过200um,必须进行表面预处理,否则会导金属表面锈层转化不干净,而失去防腐防锈能力。

2.金属表面防腐层未实干前,避免遇水,否则表面出现泛白。

3.涂层过厚容易产生挂流,而影响后期涂装附着力。

<五>、劳动防护:操作人员配备基本劳动防护措施,配戴橡胶手套、口罩、防护眼镜。

<六>、应急措施操作人员不慎将本产品溅到眼睛,立即用清水冲洗眼部,严重到医院。




东方凯德·为用户护航未来

青岛东方凯德钢结构有限公司

近期浏览:

全国咨询热线

15753200017

钢结构厂房防水,钢结构屋面防水,彩钢板屋面防水电话:15753200017

钢结构厂房防水,钢结构屋面防水,彩钢板屋面防水地址:青岛市即墨区新华街168号

扫一扫,加微信

扫一扫,关注我们

  • 网站首页
  • 咨询电话
  • 返回顶部
